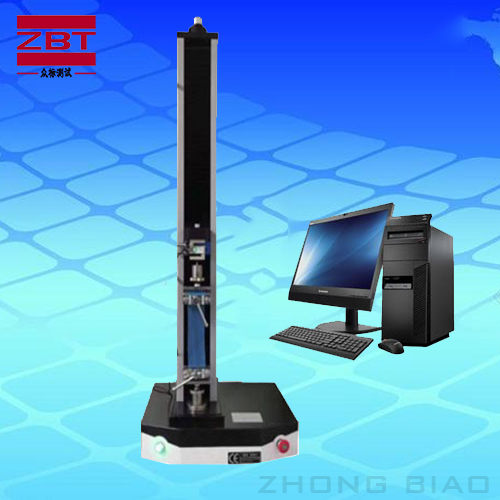

電子萬能試驗機是專門針對高等院校、科研院所而設計的新一代雙空間微機控制電子萬能試驗機，具有外形美觀、操作方便、性能穩定、可靠性高等優點。下面給大家詳細介紹一下電子萬能試驗機的組成說明及功能特點。
一、電子萬能試驗機的組成說明
1 、電子萬能試驗機主機
主要有底座、工作臺、立柱、絲杠、移動橫梁以及上橫梁組成。其中移動橫梁上部安裝有下鉗口,下部安裝有上壓力板,上橫梁下部安裝有上鉗口，工作臺、上橫梁通過兩根立柱連接,構成一剛性框架。
工作臺與活塞連接,隨著活塞一起上下移動。移動橫梁通過傳動螺母連接在絲杠上，隨著絲杠的轉動而作上下運動。絲杠的驅動機構由驅動電機、鏈輪、鏈條組成。驅動電機通過鏈條傳動使兩根絲杠同步轉動。
由高壓油泵向油缸內供油使活塞上升，帶動工作臺向上運動，從而進行試樣的拉伸、剪切試驗和抗壓試驗。拉伸和剪切試驗在移動橫梁和上橫梁之間進行，抗壓試驗在工作臺和移動橫梁之間進行。
2、電子萬能試驗機送油閥
送油閥是一個分路式流量調節閥，它由一個可變節流器和一個定差減壓閥并聯組成。
3、回油緩沖閥
回油緩沖閥由一個卸荷開關和一個回油節流閥組成，其目的是卸除載荷及使工作油缸油壓迅速下降。
4、電子萬能試驗機液壓系統原理
油箱內的油被吸入油泵，經油泵出油管送至送油閥，當送油閥門完全關閉時，油壓升高,直至將定差減壓閥打開，壓力油經電磁閥進入夾緊油缸，控制上下鉗口的夾緊與松開。當送油閥打開時，壓力油送入工作油缸內，可使油缸內的活塞升起。當工作油缸負荷突然消失時(打開回油閥或試樣斷裂)，工作油缸立即卸荷。
5、電子萬能試驗機測力系統
所有控制運算及狀態設置均由計算機軟件完成。該軟件集成了水泥，砂漿，磚塊，混凝土等的抗壓試驗，以及混凝土抗折的試驗，是一個五合一的軟件。能夠實時記錄力——時間，加載速度——時間，變形——時間，力——變形，位移——時間，力——位移試驗曲線。可是隨時切換觀察，任意放大縮小，實時高速采樣;自動判斷破型，自動記錄保存試驗數據和試驗曲線;試驗數據采用數據庫管理模式，能夠實時的察看數據庫記錄;試驗結束時自動的計算彈性模量、屈服強度等。
二、電子萬能試驗機功能特點
1、自動停機：試樣斷裂后，移動橫梁自動停止;
2、自動標定：系統可自動實現示值準確度的標定;
3、過程實現：試驗過程、測量、顯示等均由單片機實現;
4、限位保護：具有程控和機械兩級限位保護;
5、過載保護：當負荷超過各檔值的3-5%時，自動停機。
綜上所述就是電子萬能試驗機的組成說明及功能特點的相關介紹，相信大家看完之后對此都有了一定的了解，如果您在使用操作中有什么問題，可以通過網頁撥打本公司的服務熱線，本公司技術人員會為您一一解答。歡迎您的來電與支持!
|
