防水卷材拉伸撕裂試驗機基本功能：拉伸性能，拉伸強度與變形率，拉斷力，抗撕裂性能，熱封強度性能，滾筒剝離試驗，90度剝離，繩類拉斷力，褲型撕裂力，180度剝離，壓縮試驗，彎曲試驗，剪切試驗，頂破試驗等完成不同的試驗，根據(jù)客戶的需求不同，可以安裝不同的夾具，寬試樣夾具，日式夾具，英式夾具等符合多個國家的標準。今天科準小編為大家介紹一下如何在防水卷材拉伸試驗機上做撕裂實驗。
一、防水卷材拉伸撕裂試驗機原理
1、試驗的原理是測量試件完全撕裂需要的力，是試件已有缺口或割口的延續(xù)。防水卷材拉伸試驗機在恒定速度下產(chǎn)生均勻的撕裂力直至試件破壞，記錄達到的較高點的力。
2、儀器設(shè)備防水卷材拉伸試驗機應有連續(xù)記錄力和對應距離的裝置，能夠按以下規(guī)定的速度勻速分離夾具。防水卷材拉伸試驗機有效荷載范圍至少2000N，夾具拉伸速度為（100士I0）mm/min,夾持寬度不少于50mm。蘇州科準測控有限公司可以很輕松地完成這個試驗，防水卷材拉伸試驗機的夾具能隨著試件拉力的增加而保持或增加夾具的夾持力，對于厚度不超過3mm的產(chǎn)品能夾住試件使其在夾具中的滑移不超過1mm,更厚的產(chǎn)品不超過2mm。試件在夾具處用一記號或膠帶來顯示任何滑移。力測量系統(tǒng)滿足JJG139—1999至少2級（即士2%）。

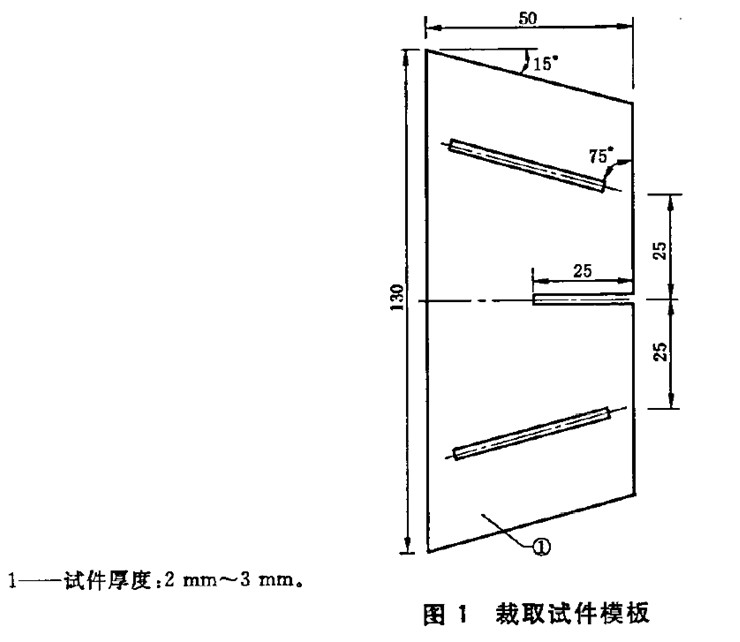

二、裁取試件的模板尺寸見圖1
三、試驗步驟

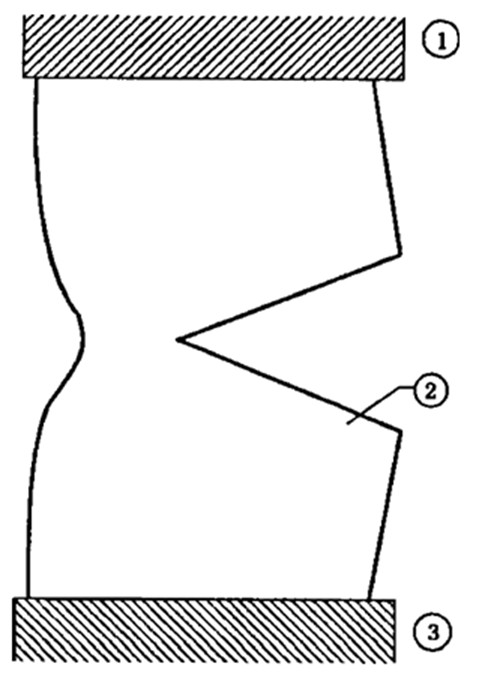

步驟試件應緊緊的夾在防水卷材拉伸試驗機的夾具中，注意使夾持線沿著夾具的邊緣（見下圖） 試件試驗溫度為（23土2）C，拉伸速度為（100士 10）mm/min。記錄每個試件的較大拉力。
1. 上夾具;
2. 試件；
3. 下夾具。
四、結(jié)果表示
1、計算每個試件的較大拉力用N表示。舍去試件從防水卷材拉伸試驗機夾具中滑移超過規(guī)定值的結(jié)果，用備用件重新試驗，計算每個方向的拉力算術(shù)平均值（Fl和FT），用N表示，結(jié)果到1N。
2、試驗方法的度沒有規(guī)定。
以上試驗機廠家為您介紹的防水卷材拉伸撕裂試驗機，希望在您選購試驗機時，能夠有所幫助。
|
