大家日常在使用液壓萬能試驗機做拉伸試驗時常常出現鉗口打滑的現象發生，也稱為夾具打滑，液壓萬能材料試驗機一旦出現鉗口打滑時會對鉗口夾具造成傷害，在后期的使用中會愈來愈嚴重，鉗口打滑不但影響測試結果的準確性，也會造成對夾具的傷害。因此在發現材料試驗機打滑時應該及早的解決這中現象。
液壓萬能試驗機鉗口打滑的原因分析:
要解決金屬材料試驗機打滑的問題，首先了解進行測試試樣的材料類別，如金屬材料的不銹鋼，如果選擇的夾具不符也會造成打滑發生，下面濟南眾標儀器小編具體給大家講講這一重要因素。
1、液壓萬能試驗機鉗口原因導致打滑
由于在長期的實驗過程中，金屬材料拉伸時會有氧化鐵皮落入楔形塊斜面而引起打滑。造成鉗口與鉗口夾板之間斜面的平整度被破壞、表面粗糙度嚴重下降，使楔形口(楔形塊)運動不靈活，在拉伸中力量不斷增加時，楔形塊沿燕尾斜面的滑動中產生跳躍行進。拉伸加載過程中時常出現的“叭、叭”之聲，就是這樣產生的，這就是通常所說的打滑。
2、人為操作不當造成拉力機打滑

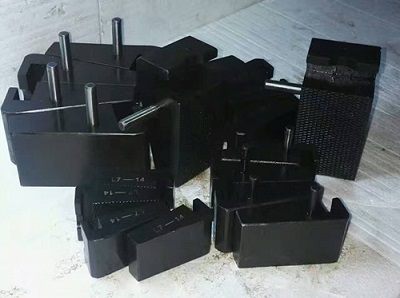

人為因素造成萬能材料試驗機夾具打滑主要是因為操作不當，一是夾持試樣時夾持的距離較短，第二是選擇的鉗口不正確造成的。因為濟南試驗機廠家在出廠時標準配備三幅不同規格的夾具，在對金屬試樣做試驗時應針對不同的試樣采用不同的夾頭，如果使用大直徑的鉗口夾持小截面試樣，這樣也會造成夾具打滑。當試樣受力逐漸增大達到大靜摩擦力時，試樣就會打滑，從而產生虛假屈服現象。
4、鉗口的硬度達不到要求

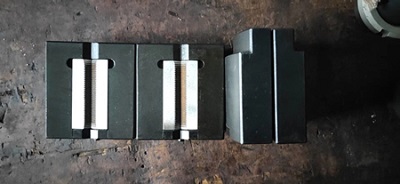

常規的金屬材料采用的是40洛硬度的鉗口，比如夾持不銹鋼材料時，常規的鉗口會因為強度不夠是鉗口崩牙，所以如果對不銹鋼材料進行拉伸時，應聯系試驗機廠家選購白鋼條的鉗口。
5、試樣夾持長度較短
萬能材料試驗機在夾持中的齒面應是對應的，在夾持中應高于鉗口的三分之二出為絕佳狀態，操作人員應該按照試驗機的使用要求進行操作，試樣夾持長度較短，或者是試樣加工尺寸略斷使之夾持面較小，造成楔形口斜面受力不均，楔形口局部應力遠遠超過材料的屈服強度，從而使楔形口產生塑性變形，嚴重時損壞鉗口座。
6、夾緊力達不到要求
目前對試樣的夾緊方式為液壓自動夾緊，濟南眾標試驗機采用的夾緊方式為自動夾緊模式，不但在操作中省時省力，也會使試樣夾緊更方便快捷，由于夾緊采用的是液壓夾緊方式，夾緊力的大小是通過液壓系統提供的，如發生鉗口打滑時應對夾緊力進行調節，一般調節壓力閥在液壓控制柜的右后方。
|
