一、設備定義與核心功能

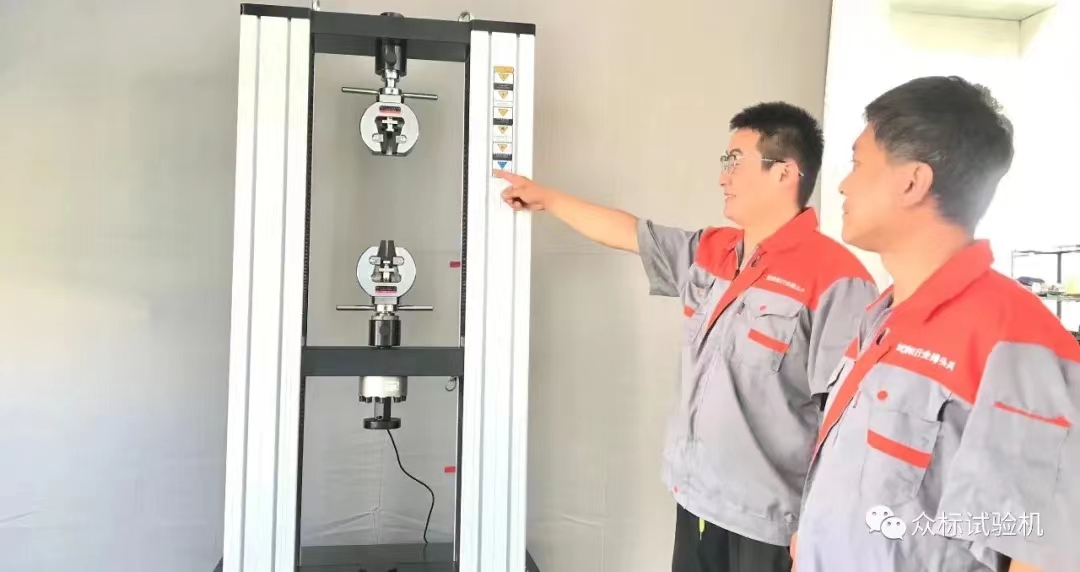

電子拉壓力試驗機（也稱電子拉力機或萬能材料試驗機）是一種通過高精度力學加載與數據采集系統，對材料進行拉伸、壓縮、彎曲、剝離、撕裂等力學性能測試的精密儀器。其核心功能是模擬材料在不同受力狀態下的力學行為，獲取抗拉強度、屈服強度、彈性模量、斷裂伸長率等關鍵指標，為材料篩選、產品質量控制及科研分析提供量化依據。該設備廣泛應用于工業生產、科研實驗及質量檢測領域，是材料力學性能評估的核心工具。
二、工作原理
電子拉壓力試驗機的工作原理基于力-位移閉環控制，通過以下步驟實現測試過程：
-
加載系統驅動
由伺服電機通過減速裝置驅動精密滾珠絲杠，帶動活動橫梁移動，對試樣施加軸向拉力或壓力。加載速度可通過控制系統精準調節（0.001~1000 mm/min）。
-
力與位移測量
-
力值采集：通過高精度拉壓力傳感器（精度可達0.02%）實時監測試樣所受載荷，將力學信號轉換為電信號；
-
位移測量：利用光電編碼器記錄橫梁移動距離，分辨率可達0.0001 mm，同步獲取試樣變形數據。
-
數據處理與控制
控制系統（微處理器或計算機）對采集的力-位移數據進行實時分析，繪制應力-應變曲線，并根據預設條件（如斷裂、定伸長、定負荷）自動終止試驗。部分高端設備支持恒力、恒位移、恒應變控制，滿足復雜測試需求。
三、結構組成
電子拉壓力試驗機由機械結構、測控系統、輔助組件三部分構成：
1. 機械結構
-
機架：采用高強度合金鋼材，提供剛性支撐，確保試驗過程中無變形；
-
傳動系統：伺服電機、滾珠絲杠及導軌組成，實現橫梁平穩移動；
-
夾具：根據測試需求配置不同夾具（如拉伸夾具、壓縮壓板、三點彎曲工裝），常見夾具材質為合金鋼或碳化鎢，確保試樣無打滑、無損傷。
2. 測控系統
-
傳感器：拉壓力傳感器（量程覆蓋0.5N~100kN）、位移傳感器（光柵編碼器）；
-
控制器：微電腦或PLC，負責參數設定、數據采集及試驗控制；
-
軟件系統：支持試驗曲線實時顯示、數據統計（平均值、標準差）、報告生成（符合GB/ISO/ASTM標準），部分支持LIMS實驗室數據共享。
3. 輔助組件
-
安全保護裝置：電子限位、過載保護（超過量程10%自動停機）、急停按鈕；
-
環境箱（可選）：用于高低溫、濕度條件下的試驗。
四、應用領域
電子拉壓力試驗機的應用覆蓋材料科學、工業制造、醫療器械、包裝印刷等多個領域，典型應用場景包括：
表：電子拉壓力試驗機主要應用領域及測試項目
五、關鍵技術參數
設備性能的核心指標包括：
表：電子拉壓力試驗機核心技術參數
六、執行標準
設備設計與測試方法需符合國際及國內標準，主要包括：
1. 國內標準
-
GB/T 1040：塑料拉伸試驗方法
-
GB/T 228.1：金屬材料拉伸試驗（室溫）
-
QB/T 2358：塑料薄膜拉伸性能測試
-
YY/T 0148：醫用膠帶剝離強度標準
2. 國際標準
-
ISO 527：塑料拉伸性能測定
-
ASTM D638：塑料拉伸試驗方法
-
ASTM F88：包裝密封強度測試
-
JIS K7161：塑料拉伸性能試驗
注：具體測試需根據材料類型選擇對應標準，設備軟件通常內置標準測試程序庫。
七、操作注意事項
為確保測試準確性與設備安全，操作時需注意：
-
設備預熱：開機后預熱20分鐘，減少溫漂影響；
-
試樣制備：按標準裁切試樣，確保尺寸精準、無毛刺，避免應力集中；
-
夾具選擇：根據材料特性選用夾具（如薄膜用氣動夾具，金屬用楔形夾具），防止打滑或損傷試樣；
-
安全防護：試驗時佩戴護目鏡，避免試樣斷裂飛濺；設備運行中禁止觸碰運動部件；
-
定期校準：每年至少進行一次力值與位移校準，使用標準砝碼或計量部門認證的校準件；
-
維護保養：定期清理導軌、絲杠，添加潤滑油；長期不用時每月通電一次防潮。
八、發展趨勢
隨著材料科學與工業4.0的發展，電子拉壓力試驗機正朝著以下方向演進：
-
智能化與自動化
-
集成AI算法實現試樣自動識別、測試參數智能匹配；
-
搭載機器人上下料系統，實現無人值守批量測試。
-
高精度與多物理場耦合測試
-
力值精度向±0.1級突破，位移分辨率達納米級；
-
集成溫度、濕度、真空等環境控制模塊，模擬極端工況下的材料性能。
-
數據互聯與數字化
-
支持工業互聯網（IIoT），試驗數據實時上傳至云端，實現遠程監控與分析；
-
結合數字孿生技術，構建材料力學性能數據庫，輔助產品設計優化。
-
微型化與便攜化
-
針對現場檢測需求，開發小型化設備（如手持拉力計），兼顧精度與機動性。
結語
電子拉壓力試驗機作為材料性能評估的“標尺”，其技術發展與工業質量控制、科研創新緊密相關。未來，隨著智能化與多場耦合測試技術的突破，該設備將在新能源材料、生物醫用材料、航空航天復合材料等前沿領域發揮更大作用，為材料研發與產業升級提供更精準的量化支撐。
|
