試驗機類型：數顯式液壓萬能試驗機
規格型號：WES-D系列(四立柱)
試驗力：300KN-2000KN
一、產品概述：
WES-B系列數顯式式液壓萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡單的附件后可對水泥、混凝土、磚、瓦、橡膠及其制品進行檢測。

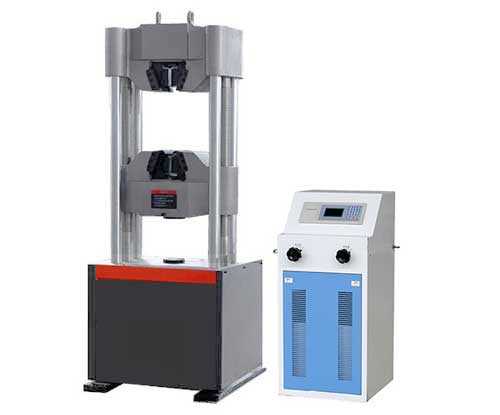

本機由雙立柱雙絲杠油缸下置式主機及琴式油源控制柜組成。拉伸空間位于主機上方，壓縮、彎曲試驗位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現，中橫梁升降采用鏈條傳動。手動調整送油閥進油量來實現材料的拉伸、壓縮、彎曲等試驗。試驗完成后自動求取材料的最大力、抗拉強度等試驗結果。
二、性能特點:
1、特制加厚鉗口座在鉗口夾持試樣時、使鉗口完全包容在鉗口座體內，使試樣夾持更加可靠，杜絕了因鉗口座淺而呈喇叭狀變形損壞的可能，大大提高了設備的使用壽命。
2、在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，夾裝更牢靠。
3、測控系統運行速度快、界面溫和、具有多種試樣信息輸入模式，可滿足不同材料的測試。對于相同條件的試樣一次輸入多個自動生成。
4、試驗力顯示全程分辨率不變，以確保實驗數據測量的準確性。
5、試驗數據（試驗力、加載速率）和試驗曲線隨試驗過程動態實時屏幕顯示。
6、實驗結束后實驗數據自動分析、自動存儲和打印。
7、當負荷超過滿量程的102%時自動過載保護停機。
8、分解試驗日期可自動查詢相關歷史記錄。
9、預留軟件數據接口，便于日后升級。
|
主要技術參數 |
WEW-300B |
WEW-600B |
WEW-1000B |
WEW-2000B |
|
最大試驗力 |
300KN |
600KN |
1000KN |
2000KN |
|
測力范圍 |
2%-100%FS |
|
試驗力示值相對誤差 |
≤±1% |
|
力分辨率 |
1/50000 |
|
變形精度 |
±1% |
|
位移測量精度 |
0.01mm |
|
拉伸空間 |
550mm |
650mm |
650mm |
750mm |
|
壓縮空間 |
450mm |
550mm |
550mm |
650mm |
|
夾持方式 |
手動夾緊（可選配液壓加緊） |
|
圓試樣夾持直徑 |
Φ6-Φ26mm |
Φ13-Φ40mm |
Φ13-Φ40mm |
Φ15-Φ60mm |
|
扁試樣夾持厚度 |
0-15mm |
0-30mm |
0-30mm |
10-60mm |
|
扁試樣夾持寬度 |
70mm |
70mm |
75mm |
75mm |
|
剪切試樣直徑 |
Φ10mm |
Φ10mm |
Φ10mm |
Φ20mm |
|
上下壓板尺寸 |
Φ160mm、204×204mm（選配） |
|
彎曲支點間最大距離 |
600mm |
|
拉伸空間兩支柱距離 |
450mm |
540mm |
650mm |
650mm |
|
橫梁上下移動電機功率 |
0.75kW |
0.75kW |
0.75kW |
0.75kW |
|
主機外形尺寸 |
890×580×1950mm |
890×580×2100mm |
890×660×2200mm |
1100×700×2450mm |
|
凈重 |
1800kg |
2200kg |
2800kg |
3800kg |
注：眾標系列數顯式萬能試驗機參數僅供參考，如有改動恕不另行通知，以公司產品實物為準。
|
