產品名稱：WDW-300微機控制電子式萬能試驗機
產品型號：WDW-300
產品量程：300KN
一.項目簡介：
國內微機控制電子式萬能試驗機起步于90年代初，為進步企業產品的技術水平，公司先后引入國外先進技術，使公司的產品技術水平躍上了一個新的臺階。
二.運用范疇：
該產品廣泛用于金屬、非金屬資料的拉、壓、彎剪等力學功用實驗。配以種類繁復的附具，還可用于型材和構件的力學功用實驗。在試樣變形大，實驗速度快的繩、帶、絲、橡膠、塑料等資料實驗范疇，相同具有非常廣泛的運用前景。適用于質量監督、教育科研、航空航天、鋼鐵冶金、轎車、建工建材等實驗范疇。
三.根據規范：
滿意國家規范GB/T228-2010《金屬資料 室溫拉伸實驗辦法》、GB/T7314-1987《金屬緊縮實驗辦法》的要求，契合GB、ISO、ASTM、DIN等多種規范的數據處理。能夠契合用戶的要求及供給的規范。

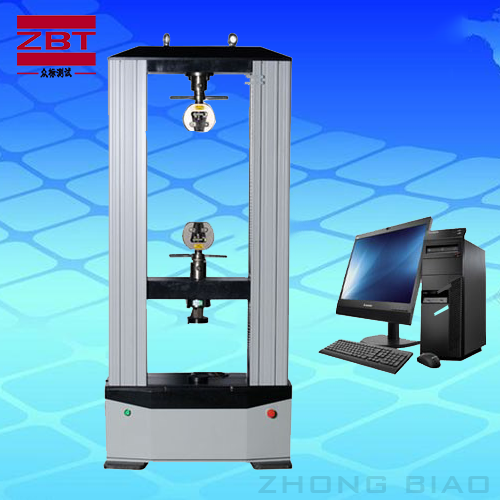

四.外觀照片：
五.重點描繪：
1 主機：
該機選用雙空間門式結構，上拉下壓，橫梁無級升降。傳動部分選用圓弧同步齒形帶，絲杠副傳動，傳動平穩，噪音低。特別規劃的同步齒形帶減速體系和滾珠絲杠副帶動實驗機的移動橫梁運動，完結了無空隙傳動。
2 附具：
規范配置：液壓楔型拉伸附具、緊縮附具、彎曲附具各一套。
3 電氣測控體系：
3.1 選用日本溝通伺服驅動器和溝通伺服電機，功用穩定、可靠，具有過流、過壓、超速、過載等維護裝置。調速比可達1:100000。
3.2 具有過載、過流、過壓、位移上下限位和緊迫停止等維護功用。
3.3 內置式操控器，保證了該實驗機能夠完結實驗力、試樣變形和橫梁位移等參量的閉環操控，可完結等速實驗力、等速位移、等速應變、等速載荷循環、等速變形循環等實驗。各種操控方法之間能夠滑潤切換。
3.4 實驗結束時，可手動或主動高速回來實驗初始位置。
3.5 完結了真實意義上的物理調零、增益調整及實驗力測量的主動換檔、調零、標定和存盤，無任何模仿調理環節，操控電路高度集成化。
3.6 電氣操控線路參照國際規范，契合國家實驗機電氣規范，抗干擾能力強，保證了操控器的穩定性，實驗數據準確性。
3.7 具有網絡接口，可進行數據的傳輸、存儲、打印記載和網絡傳輸打印，可與企業內部局域網或Internet網連接。
4. 軟件主要功用特色描繪：
該測控軟件用于微機操控電子全能實驗機進行各種金屬及非金屬（如，人造板等）的實驗，依照相應規范完結實時測量與顯現、實時操控及數據處理、成果輸出等各種功用。
(1)分權限辦理，不同等級的操作者有不同的操作權限，可操作的菜單等內容也不同，既使普通操作者操作簡單、便利、便利，又有效的維護了體系；
(2)實時測量與顯現實驗力及峰值、位移、變形等各信號；完結了Win2000、WinXP等NT方法平臺下的實時收集與操控；并完結了準確守時，高速采樣；
(3)完結了負荷-變形，負荷-位移等多種實驗曲線的實時屏幕顯現，可隨時切換觀察，曲線的擴大與縮小非常便利；
(4)具有實驗參數的核算機存儲、設定、加載等功用，調零、標定等操作都從軟件上進行，各參數可便利的進行存儲和調入，然后使一臺主機帶多個傳感器時能夠便利的切換，而且沒有數目約束；
(5)支撐多種操控方法，包括開環等速位移及等速力、等速應力等多種閉環操控方法；并在高檔操作者調試閉環參數進程中給出規范參閱曲線，然后運用戶實踐觀察到各參數對閉環作用產生的影響。
(6)具有實驗進程操控方法智能設置專家體系，供給給專業用戶主動程控編程器。用戶能夠根據實踐需要，依照規則靈敏組合多種操控方法及操控速度，編制合適自己需要的操控程序。測控軟件會主動依照用戶設置主動操控實驗進程。
(7)選用人機交互方法剖析數據。處理辦法滿意運用廣泛的《GB/T 228-2002金屬資料室溫拉伸實驗辦法》要求，可主動核算彈性模量、屈從強度、規定非份額延伸強度等各種功用參數，也可人工干預剖析進程，進步剖析的準確度；也能夠根據用戶供給的規范進行其他的數據處理。
(8)實驗數據以文本文件存貯，以便運用戶查詢，以及運用任何通用商業報表、字處理軟件對實驗數據進行再處理，一起便利聯網傳遞數據；
(9)可記載、保存實驗全進程的數據曲線，并具有演示功用，完結實驗曲線再現。還能夠進行曲線疊加比照，便于比照剖析；
(10)可按用戶要求格式打印實驗報告。用戶能夠自己挑選報告輸出基本信息和實驗成果及實驗曲線的內容，滿意各種需要；
(11)完結了實驗力和變形的數字調零、主動標定，便利了操作，進步了機器的可靠性。各種參數體系設置以文件方法存貯，便于保存和恢復；
(12)可運用于Win98、Win2000、WinXP等多種操作體系。實驗進程操控、橫梁移動速度的改動、參數輸入等操作可全部用鍵盤、鼠標完結，運用便利便利；
(13)可主動識別并支撐外部點動操控，使裝夾試樣時很便利；
(14)具有過載維護主動停機功用，并能夠主動判斷試樣開裂，主動停機。
根據用戶要求不同，上述軟件功用會有增減或調整改動。
5.軟件及軟件操作界面：
1) 軟件能夠在Windows98/2000/XP，用戶界面呈現與Windows風格共同的中文窗口體系。一切的實驗操作均能夠在核算機屏幕上以鼠標輸入的方法完結。
2) 位移操控。
3) 主動程控可選用多種操控方法。
4) 主動程控智能專家體系。主動程制過程較多可達50個過程。
5) 軟件具有分級辦理權限設定功用，進一步保證了軟件安全運用。軟件設有三級辦理權限，由低到高依次為一般操作者、高檔操作者、辦理人員,分別由各自的口令登錄。
6) 曲線顯現窗口
7) 曲線切換菜單
|
